Изготовление систем хранения инструмента на заказ: подборка нестандартных решений «Риал Стил»

Подборка нестандартных изделий, разработанных по индивидуальным проектам в категории хранения инструмента — для задач, где типовые шкафы и стеллажи не подходят по типу хранимой оснастки, нагрузке или способу доступа. Материал для главных инженеров, мастеров инструментальных участков и руководителей, которые подбирают оснащение под конкретную задачу. В статье собрали 5 реализованных нестандартных систем хранения от «Риал Стил».

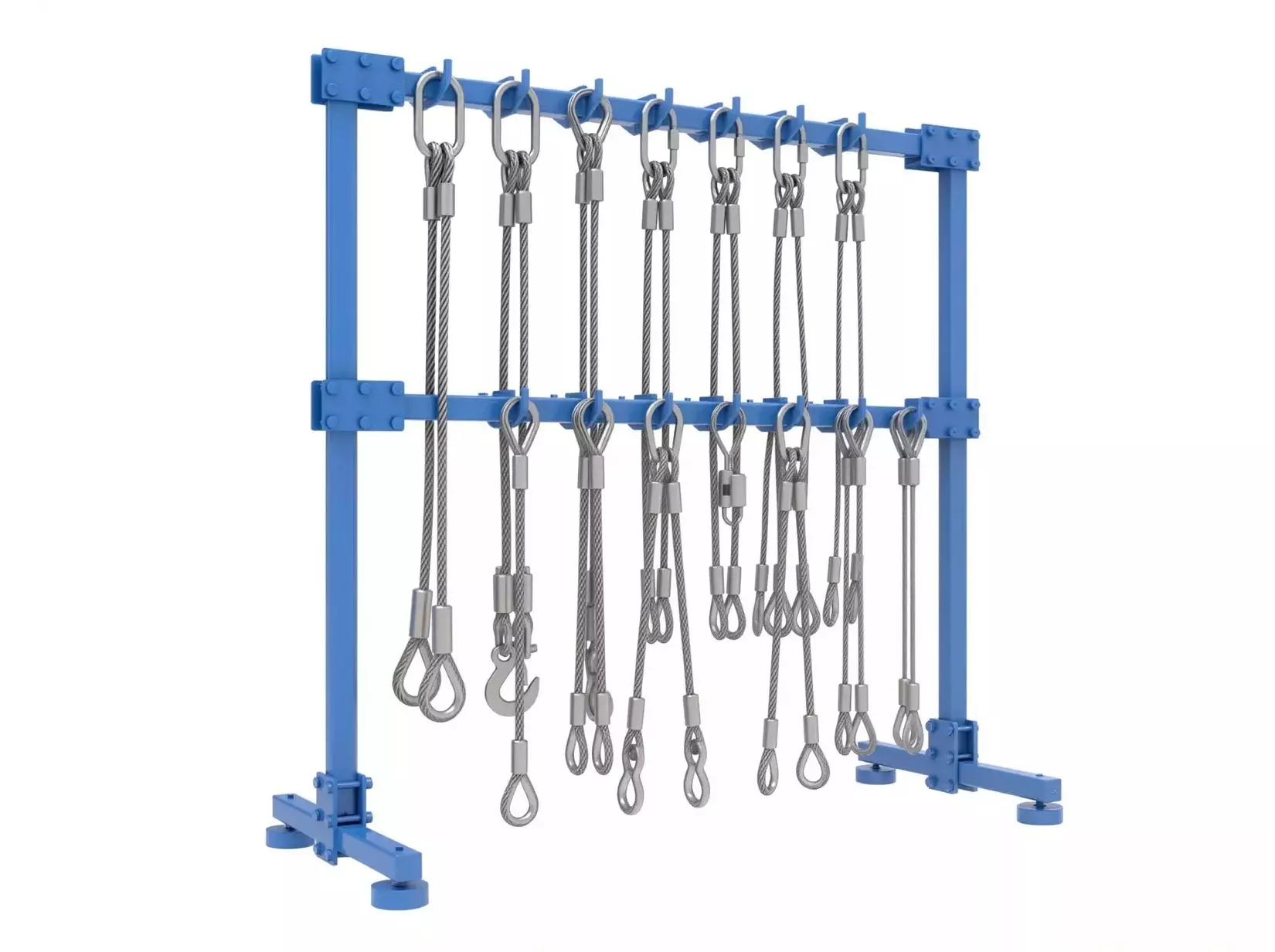

Стеллаж для хранения строп, стационарный

Стационарная конструкция для хранения грузоподъемных строп в подвешенном виде — стропы не контактируют с полом, не заламываются и просматриваются при визуальном контроле. Рассчитана на тяжелый комплект: канатные и текстильные стропы, цепи, скобы, траверсы.

Конструктивные решения и сценарии применения:

1. Профильная труба 60 × 60 × 4 мм в каркасе. Сечение 60 × 60 мм и толщина стенки профиля 4 мм рассчитаны под нагрузку до 2 тонн — стеллаж выдерживает полный комплект строп и грузозахватных приспособлений без прогиба узлов. На одном стеллаже помещается оснастка целого участка — стропы, цепи и траверсы.
2. 12 двусторонних крючков. Оснастка размещается с двух сторон, а стропальщик подбирает нужный комплект с любой стороны прохода — без перекладки соседних строп. Под каждый крючок наносится маркировка типоразмера и инвентарного номера: у каждой оснастки своё место (принцип 5S), и пропажа видна сразу.
3. Открытое размещение строп на крючках. Упрощает осмотр стропальщиком перед сменой и плановый осмотр инженерно-технического работника по Федеральным нормам и правилам (ФНП) в области промышленной безопасности подъёмных сооружений. Отдельные секции на одном стеллаже позволяют разделить поверенный и забракованный такелаж до утилизации — это снимает риск ошибки стропальщика при выдаче.
4. Сборно-разборная схема. Стеллаж компактно отгружается и собирается на объекте — это сокращает стоимость доставки и упрощает монтаж в цехах с ограниченным проёмом ворот или лифтовой шахтой.
5. Полимерно-порошковое покрытие RAL 5015. Защищает металл от коррозии, сколов и контакта с техническими жидкостями — ресурс покрытия сохраняется при регулярном контакте с маслами, смазочно-охлаждающими жидкостями (СОЖ) при влажной уборке.

Технические характеристики:

Перейти в карточку товара

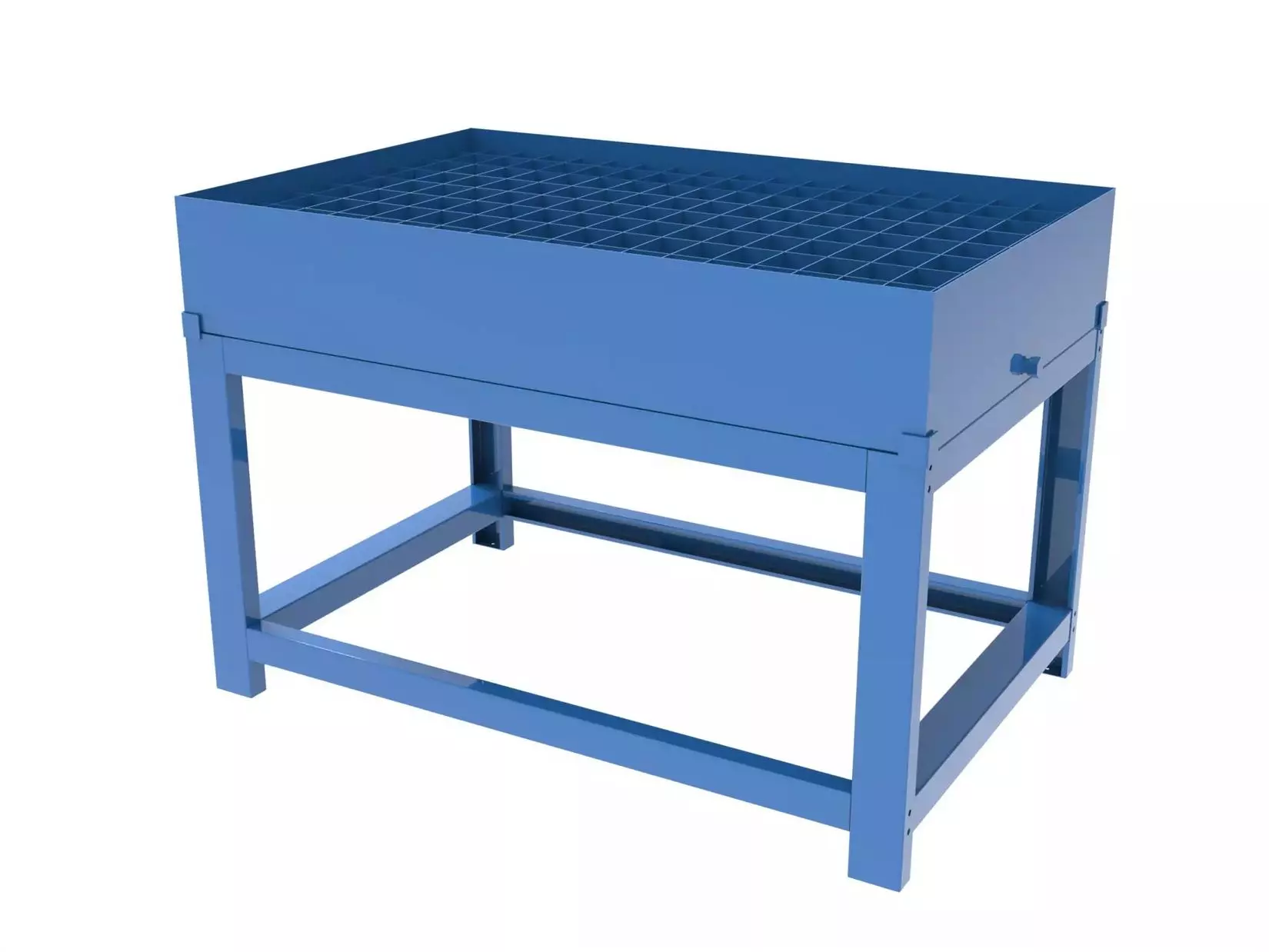

Поддон металлический для деталей станка с ЧПУ

Поддон для машиностроительных производств: металлообработка, приборостроение, инструментальное производство. Нужен на участках, где между операциями детали и узлы остаются мокрыми от смазочно-охлаждающей жидкости и масел и должны храниться на промежуточной площадке без потерь технологических жидкостей на пол цеха.

Конструктивные решения и сценарии применения:

1. Сварной каркас и опоры из стали 2 мм. Поддон выдерживает узлы и тяжёлые комплекты деталей до 900 кг и транспортируется складской техникой без деформации опор и проседания решётки. Усиленные опоры рассчитаны под захват штатными вилами рохли или погрузчика — поддон с деталями перемещается между постами без перекладки на другой паллет.
2. Резьбовое отверстие с пробкой в дне. СОЖ и масло собираются в поддоне и сливаются через дренажное отверстие в технологическую тару — рабочая зона остается без разливов, что отвечает требованиям санитарных правил по обращению с СОЖ.
3. Съемная решетка с пазами. Детали и тара устанавливаются устойчиво, а сам лист с пазами достаётся для очистки от производственных отходов — поддон остается на участке и не выпадает из работы.
4. Полимерно-порошковое покрытие серого цвета. Защищает металл от коррозии и химически активных составов.

Технические характеристики:

Просмотреть карточку товара

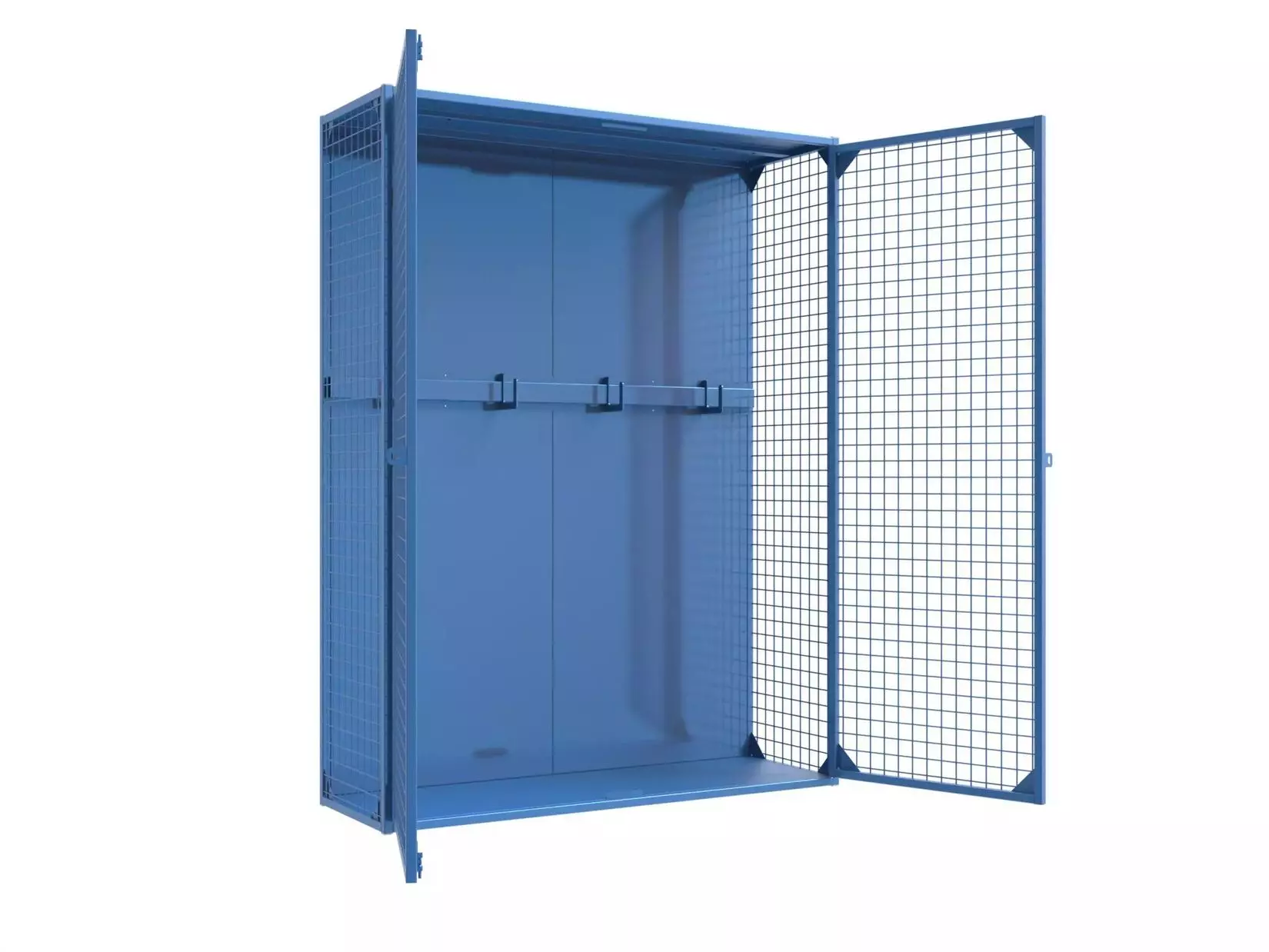

Шкаф металлический для хранения строп СТР-1500

Закрытое решение для участков такелажа, монтажных бригад и складов длинномерной оснастки: канаты, стропы, барабаны и катушки, альпинистское снаряжение. Подходит производствам, где съемные грузозахватные приспособления учитываются по журналу и выдаются под ответственное лицо.

Конструктивные решения и сценарии применения:

1. Усиленный сварной каркас из трубы 25 × 25 мм + лист 1,2 мм. Шкаф несёт распределённую нагрузку 500 кг — это позволяет хранить полный комплект тяжёлых канатных строп и барабанов без ограничения по верхним полкам.
2. Двери с арматурной сеткой 50 × 50, Ø 4 мм. Сквозная вентиляция сушит влажные стропы и канаты после смены — снижается риск гниения текстиля и появления коррозии на металлических элементах. При этом содержимое видно без открытия шкафа: мастер ОТиПБ и стропальщик проводят визуальный осмотр строп и ставят отметку в журнал осмотра в один проход.
3. Запирается на навесной замок. Шкаф закрепляется за инженерно-техническим работником — за ним остаётся выдача такелажа, ведение журнала и допуск к эксплуатации. Это закрывает требование к учёту съёмных грузозахватных приспособлений на производстве.
4. 4 крюка в комплекте + высота 2 000 мм. Стропы, канаты и шпагат хранятся в подвешенном виде — без перегибов и заломов, которые сокращают срок службы оснастки. Высота шкафа рассчитана под длинные изделия: альпинистскую верёвку, шпагат и канаты в бухтах размещают свободно, без укорачивания на полках.

Технические характеристики:

Просмотреть карточку товара

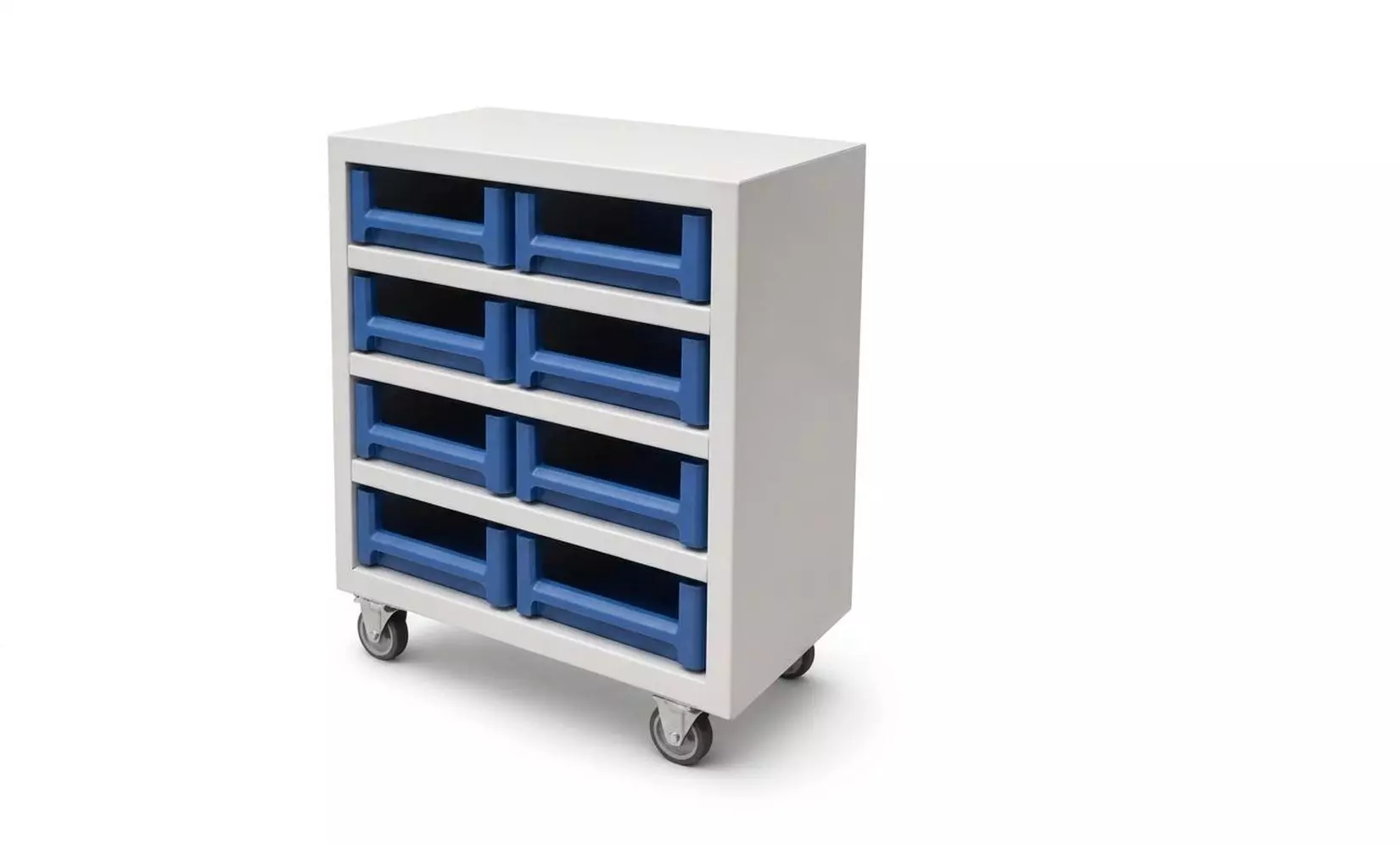

Кассетница передвижная

Мобильное решение для рабочих мест, где задачи меняются в течение смены: участки наладки и ремонта оборудования, сборочные посты, сервисные бригады. Подходит там, где номенклатура расходных и крепежных позиций ограниченная, но переключаться между задачами приходится за смену несколько раз.

Конструктивные решения и сценарии применения:

1. 8 ячеек с пластиковыми ящиками. Инструмент и крепеж сортируются по типам и размерам — слесарь не тратит время на поиск нужной позиции, а ревизия запасов занимает минуты. Под маркировку и фиксированный набор позиций ложится базовый сценарий системы 5S «у каждого инструмента свое место» — принцип сохраняется и при перемещении поста между задачами.
2. 4 колеса, 2 — с тормозным механизмом. Кассетница собирается в кладовой под задание и выкатывается на участок одним работником. На месте фиксируется тормозом — стоит устойчиво даже на уклоне и в зоне движения внутрицеховых тележек. После смены возвращается в кладовую с проверкой остатков.
3. Компактный габарит 540 × 306 мм. Кассетница встает между станками и в узких проходах, не сокращая рабочую зону оператора.

Просмотреть карточку товара

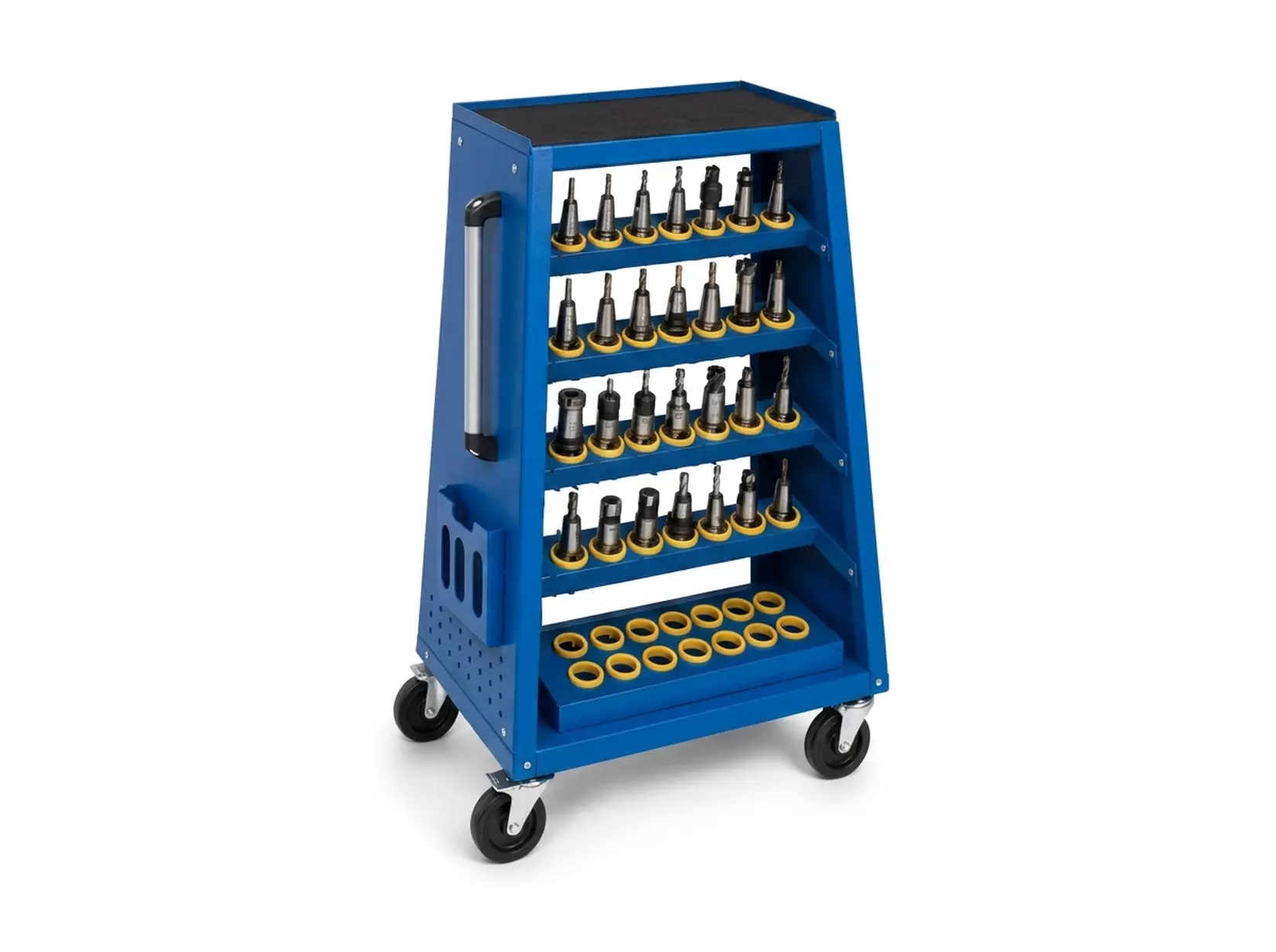

Тележка инструментальная под SK-50-6

Тележка изготовлена под заказ для хранения и перевозки фрезерных оправок с хвостовиком SK50 (стандарт DIN 69871) — это распространенный типоразмер инструмента для тяжелых фрезерных станков с ЧПУ. Решение для операторов обрабатывающих участков и инструментальных кладовых, где такой инструмент выдают на смену и возвращают на хранение.

Конструктивные решения и сценарии применения:

1. 60 держателей под SK-50 и двусторонняя компоновка с 10 полками. С одной стороны стоят оправки в работе, с другой — подготовленные к следующей смене: оператор держит весь сменный комплект в одном месте.
2. 4 колеса и 2 ручки Пока станок работает, в кладовой уже собирают следующий комплект оправок. Как только станок остановился, один работник подкатывает готовую тележку — смена инструмента занимает меньше времени, а тяжёлые оправки не приходится носить руками.
3. Полка с бортиками и резиновый коврик. Бортики удерживают мелкий измерительный инструмент при перемещении, коврик гасит вибрации и снижает риск скола режущих кромок оправок.
4. Карман для документов А4. Технологическая карта, маршрутный лист и чертеж хранятся рядом со станком — оператор не отрывается от работы за документацией и не оставляет станок без присмотра.
5. Перфорация в стенках. Под перфорацию навешиваются крючки и держатели под измерительный инструмент, ключи для зажима оправок и цанги — компоновка тележки настраивается под номенклатуру конкретного участка.

Посмотреть карточку товара

Все пять позиций — нестандартные модели «Риал Стил» — были изготовлены под конкретное ТЗ заказчика. Мы не просто доработали серийные шкафы, а спроектировали мебель под задачу: габарит партии, тип инструмента, нагрузка, регламенты ОТиПБ, требования к учёту и доступу. Теперь эти позиции доступны в каталоге для компаний с аналогичными производственными процессами.

Нужна мебель под нестандартную оснастку или регламент? Опишите задачу: габариты партии, тип инструмента, требования — пришлём проект и расчет. Оставьте заявку на rsteel.ru.
