Как рассчитать нагрузку на металлический стеллаж

Почему правильный расчет нагрузки - это не просто цифры в паспорте

Ежегодно на складах, производствах и в магазинах происходят инциденты, связанные с перегрузом стеллажей. Товар падает, конструкция деформируется, в худшем случае - стеллаж обрушивается. Последствия варьируются от потери товара и простоя оборудования до травм сотрудников и крупных штрафов.

Проблема в том, что многие ответственные за закупку оборудования полагаются на один-единственный параметр из паспорта: Нагрузка: 500 кг на полку. На практике этого недостаточно. Нужно понимать, как эта цифра была получена, как распределяется вес, и какие факторы влияют на реальную допустимую нагрузку.

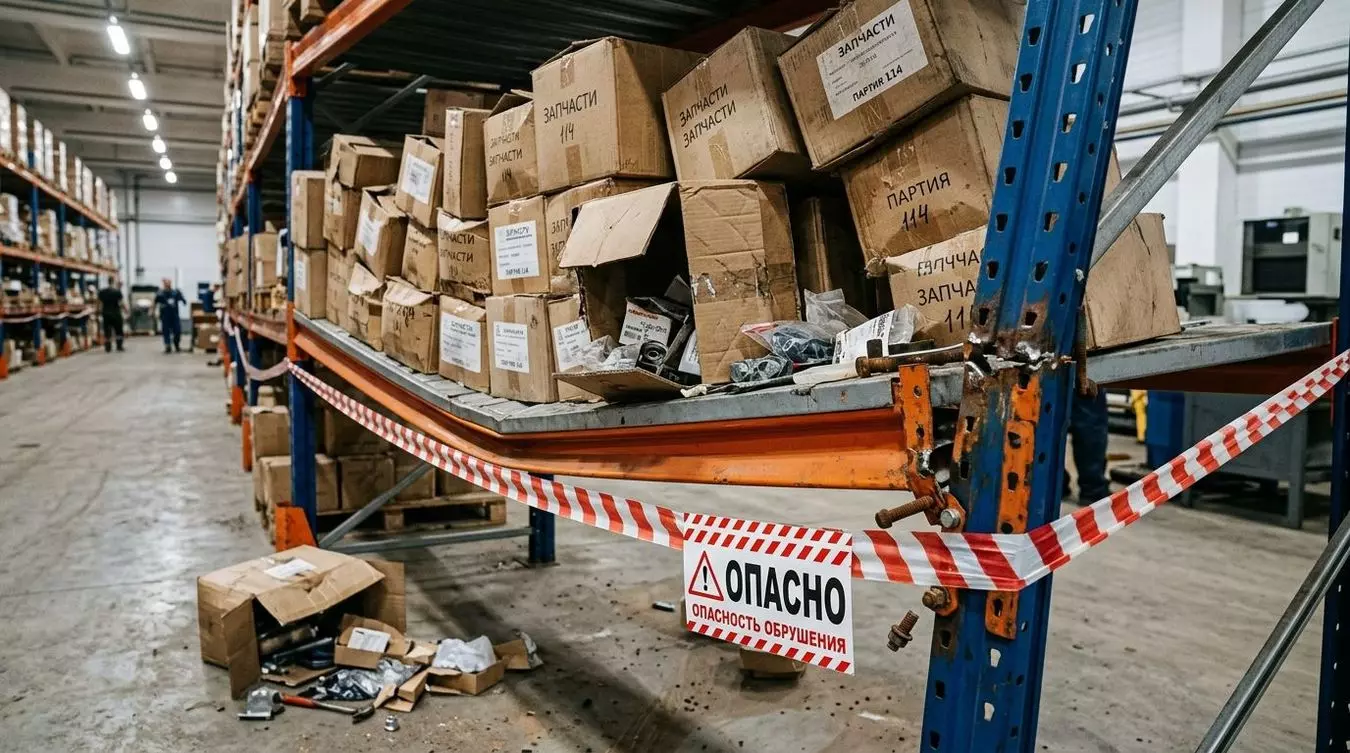

Ошибки при расчете нагрузки приводят к:

• деформации ребер жесткости и полок;
• прогибу несущих стоек;
• ослаблению болтовых соединений;
• локальному разрушению точек крепления;
• риску травматизма персонала;
• скрытым повреждениям, которые проявляются со временем.

Основные виды нагрузок на металлический стеллаж

Нагрузка на стеллаж — это не всегда одна равномерно распределенная масса. Существует несколько типов нагрузок, и каждая требует особого подхода:

Равномерная (статическая) нагрузка

Это вес товара, который равномерно распределен по всей площади полки. Пример: коробки стройматериалов, расположенные по всей поверхности полки без пустот. Такая нагрузка наиболее безопасна и предсказуема. При равномерном распределении стеллаж чувствует себя лучше всего.

Точечная нагрузка

Это вес, сосредоточенный в одной или нескольких локальных зонах. Пример: тяжелый станок на полке, коробка, поставленная в угол, или паллета, расположенная в центре. Точечная нагрузка создаёт неравномерное давление на полку и может привести к локальному прогибу или разрушению даже при общем весе, меньшем чем номинальная нагрузка.

Динамическая нагрузка

Это нагрузка при погрузке, разгрузке, падении предметов или вибрации. Динамическая нагрузка может быть в 1,5–2 раза выше, чем статический вес того же товара. Если на полку размещают предмет с высоты или там работает вибрирующее оборудование, реальная нагрузка существенно увеличивается.

Комбинированные нагрузки

На практике часто возникает сочетание всех трех типов. Например, на полку положили равномерно распределённые коробки (статическая нагрузка), но в центр поставили тяжёлое оборудование (точечная нагрузка), и при этом идёт интенсивная загрузка/разгрузка (динамическая составляющая).

Как производитель указывает нагрузку: три уровня характеристик

Это критически важный момент. Многие путают эти три показателя или не понимают, как они связаны:

Нагрузка на одну полку

Максимальный вес, который может выдержать одна полка в условиях, указанных в паспорте (обычно — равномерное распределение, статическая нагрузка, без динамических эффектов). Пример из паспорта: «Полка выдерживает 500 кг».

Важно: Эта нагрузка справедлива только при определенных условиях — равномерном распределении по всей площади. Если товар занимает 30% площади полки, то допустимый вес ниже.

Нагрузка на секцию

Секция — это один отсек стеллажа, ограниченный двумя вертикальными стойками и одним горизонтальным пролtтом. Максимальная нагрузка на всю секцию обычно равна произведению нагрузки на одну полку на количество полок. Пример: если полка выдерживает 500 кг и полок пять, то нагрузка на секцию теоретически может быть до 2500 кг.

Но! Это не означает, что можно равномерно загрузить все пять полок до максимума. Стойки рассчитаны на общее давление, и перегруз одной полки может привести к деформации стойки.

Общая нагрузка на стеллаж (установку)

Максимальный общий вес всего товара, который может находиться на стеллаже одновременно. Это значение учитывает конструкцию стоек, их количество, тип крепления и устойчивость всей конструкции.

Почему нельзя просто складывать значения

Начинающие закупщики допускают такую ошибку: они видят, что стеллаж состоит из пяти полок по 500 кг, и думают: “Я могу положить 2500 кг”. Это неправильно. Вот почему:

• Нагрузка на стойки: Вес передаётся через полки на вертикальные стойки. Если все полки загружены максимально, стойки испытывают огромное давление и могут согнуться.
• Распределение нагрузки: Производитель обычно рассчитывает, что не все полки будут загружены одинаково. Обычно нагрузка распределяется неравномерно.
• Коэффициент запаса: При расчёте одной полки используется коэффициент безопасности (обычно 1,5–2). Но когда полок много, этот коэффициент «размазывается» по всей конструкции.
• Базовая нагрузка стеллажа: Производитель указывает в паспорте общую допустимую нагрузку на всю установку. Это и есть верхний предел.

Факторы, влияющие на допустимую нагрузку

Номинальная нагрузка в паспорте — это усреднённое значение. В реальности на неё влияют множество конструктивных и эксплуатационных факторов:

Толщина металла

Чем толще металл, тем выше жёсткость полки и её сопротивление деформации. Полка из стали толщиной 2 мм значительно более хрупка, чем полка толщиной 3–4 мм. Разница в 1 мм может означать 20–30% различия в допустимой нагрузке.

Тип профиля и сечение

Производители используют разные профили для усиления: уголок, профильная труба, двутавр, гофрированный лист. Профильная труба (замкнутое сечение) жестче, чем уголок (открытое сечение) при одном и том же весе. Геометрические характеристики сечения (момент инерции) определяют, как металл сопротивляется изгибу.

Количество и диаметр стоек

Больше стоек — распределение нагрузки лучше. Стойки большего диаметра (например, 80 мм вместо 60 мм) имеют большую площадь и жёсткость.

Тип крепления

Сварные соединения обычно более надёжны, чем болтовые, потому что они монолитны. Болтовые соединения могут ослабляться со временем из-за вибрации и микроподвижек.

Расстояние между полками

Чем больше расстояние между полками, тем больше пролёт, и тем выше вероятность прогиба. Полка на расстоянии 30 см выдержит больше, чем на расстоянии 50 см, даже при одинаковой толщине металла.

Условия эксплуатации

Температурные колебания, влажность, вибрация — всё это влияет на прочность. Стеллаж в холодном цехе может работать по-другому, чем в тепле. Вибрирующее оборудование ускоряет усталость металла.

Способ размещения товара

Если товар расположен равномерно — нагрузка распределяется. Если 80% товара находится на одной полке — она перегруженна, даже если общий вес ниже лимита.

Как правильно рассчитать допустимую нагрузку: пошаговая инструкция

Вот алгоритм, который должен использовать любой инженер, закупщик или руководитель склада:

Шаг 1. Определите тип нагрузки

Ответьте на вопросы:

• Товар будет распределен равномерно или локализован?
• Есть ли точечные нагрузки (тяжелые предметы)?
• Будет ли динамическая нагрузка (загрузка в движении, вибрация)?
• В какой климатической зоне работает стеллаж?

Шаг 2. Получите паспортные данные стеллажа

Потребуйте от производителя/поставщика следующие параметры:

• Нагрузка на одну полку (кг)
• Нагрузка на одну секцию (кг)
• Общая нагрузка на стеллаж (кг)
• Расстояние между полками (мм)
• Материал и толщина металла (мм)
• Тип крепления (сварка/болты)
• Условия, при которых даны эти характеристики (статическая нагрузка, равномерное распределение и т.д.)

Шаг 3. Рассчитайте реальный вес товара

Определите:

• Количество полок, которые будут использоваться
• Вес товара на каждой полке (не средний, а конкретный)
• Площадь, которую займёт товар на полке
• Масса отдельных предметов (если есть точечные нагрузки)

Шаг 4. Примените коэффициенты

Если условия эксплуатации отличаются от стандартных, используйте коэффициенты:

Условие	Коэффициент
Равномерная статическая нагрузка	1,0
Частичное распределение (70% площади)	0,85–0,90
Точечная нагрузка в центре	0,70–0,80
Динамическая нагрузка (частая загрузка)	0,60–0,75
Вибрирующее оборудование	0,50–0,65
Температурные колебания (более 30°C в сутки)	0,90

Шаг 5. Сравните с допустимым пределом

Рассчитанная нагрузка должна быть на 20–30% ниже номинальной (это запас прочности). Формула:

$$\text{Расчётная нагрузка} \leq \text{Номинальная нагрузка} \times 0,70–0,80$$

Шаг 6. Проверьте распределение по полкам

Убедитесь, что ни одна полка не превышает допустимый предел. Используйте формулу для каждой полки:

$$Q_{\text{допустимая}} = Q_{\text{номинальная}} \times K_1 \times K_2 \times K_3$$

где:

• $Q_{\text{номинальная}}$ — нагрузка на полку из паспорта;
• $K_1$ — коэффициент неравномерного распределения (0,7–1,0);
• $K_2$ — коэффициент динамики (0,6–1,0);
• $K_3$ — коэффициент условий эксплуатации (0,8–1,0).

Частые ошибки при расчете нагрузки

Ошибка 1: Перегруз одной полки

Суть: Закупщик видит, что полка выдерживает 500 кг, и ставит на неё товар весом 520 кг, думая, что это “небольшой перегруз”.

Последствие: Полка начинает прогибаться. Со временем прогиб увеличивается, товар сваливается, соединения ослабляются. Через несколько месяцев полка может обрушиться.

Как избежать: Никогда не превышайте номинальную нагрузку ни на сколько. Используйте коэффициент запаса 0,7–0,8.

Ошибка 2: Игнорирование точечной нагрузки

Суть: На полку с номинальной нагрузкой 500 кг кладут один предмет весом 450 кг, а остальное место остаётся пустым.

Последствие: Хотя общий вес меньше лимита, точечная нагрузка создаёт локальное напряжение под предметом. Полка может прогнуться или даже сломаться в месте концентрации нагрузки.

Как избежать: При точечных нагрузках используйте коэффициент 0,6–0,7. Если позволяет конструкция, подложите распределяющую пластину.

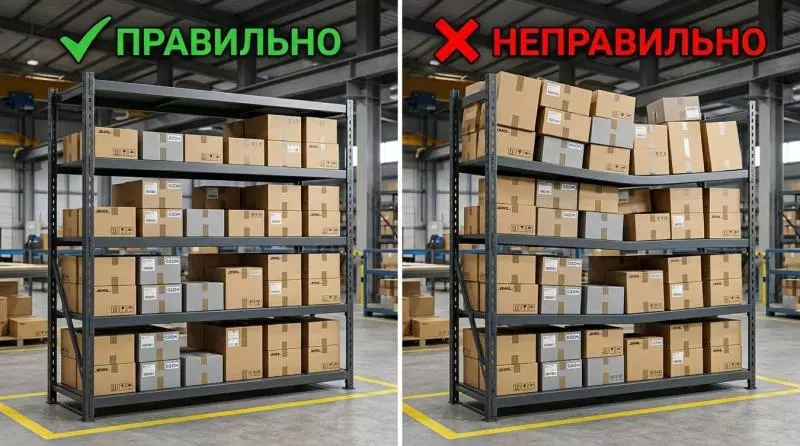

Ошибка 3: Неправильное распределение товара

Суть: Товар расположен только на половине полки или в одном углу.

Последствие: Стеллаж испытывает боковое давление, что может привести к наклону или повреждению крепления в месте максимальной нагрузки.

Как избежать: Распределяйте товар как можно равномернее. Если это невозможно, используйте большой коэффициент запаса (не более 50% номинальной нагрузки).

Ошибка 4: Использование «усредненных» значений

Суть: «Стеллаж выдерживает примерно 500 кг на полку» — и на основе этого примерно планируется загрузка.

Последствие: Нет точного понимания реальных возможностей оборудования. При неудачном стечении обстоятельств (дополнительная динамическая нагрузка, холодная погода, ослабленное соединение) происходит разрушение.

Как избежать: Требуйте точные данные в паспорте. Не доверяйте словесным описаниям типа “прочный стеллаж” или “выдерживает тяжелый товар”.

Ошибка 5: Сложение нагрузок всех полок

Суть: На стеллаже 5 полок по 500 кг каждая. Закупщик думает, что может загрузить всё до 2500 кг.

Последствие: Стойки не выдерживают такую суммарную нагрузку и начинают гнуться. Стеллаж теряет вертикальность, полки перекашиваются, крепления ломаются.

Как избежать: Ориентируйтесь на общую нагрузку стеллажа, указанную в паспорте. Она всегда ниже суммы нагрузок всех полок.

Ошибка 6: Игнорирование динамической нагрузки

Суть: Стеллаж используется на складе с интенсивной загрузкой-разгрузкой, но расчёт ведётся для статической нагрузки.

Последствие: Реальная нагрузка в 1,5–2 раза выше, чем рассчитано. Усталость металла ускоряется, соединения ослабляются, стеллаж выходит из строя раньше времени.

Как избежать: Снижайте допустимую нагрузку на 25–40%, если работают погрузчики или идёт интенсивная работа на полке.

Практический пример расчета: кейс складского стеллажа

Ситуация

Склад получил новый металлический стеллаж размерами 2000 × 1000 мм с 5 полками. Паспортные данные:

• Нагрузка на полку: 500 кг (статическая, равномерное распределение)
• Нагрузка на секцию: 2000 кг
• Общая нагрузка на стеллаж: 2000 кг
• Толщина полок: 2 мм
• Расстояние между полками: 400 мм
• Крепление: болтовое

Планируется хранить коробки с электроникой весом 15 кг каждая. Коробки занимают примерно 60% площади полки, расположены равномерно. Один раз в неделю идёт интенсивная загрузка-разгрузка (динамическая нагрузка).

Расчет для каждой полки

1. Определяем реальные условия:

• Товар распределён на 60% площади полки
• Динамическая нагрузка (загрузка-разгрузка)
• Статическая характеристика в паспорте

2. Считаем максимальный вес на одну полку:

При 60% заполнения и равномерном распределении применяем коэффициент:

$$K_{\text{распределение}} = 0,90$$

Для динамической нагрузки (частая работа один раз в неделю):

$$K_{\text{динамика}} = 0,75$$

Допустимая нагрузка на полку:

$$Q_{\text{допустимая}} = 500 \times 0,90 \times 0,75 = 337,5 \text{ кг}$$

3. Определяем, сколько коробок можно положить:

Каждая коробка весит 15 кг:

$$N = \frac{337,5}{15} = 22,5$$

Округляем вниз: можно положить 22 коробки (330 кг).

4. Проверяем общую нагрузку на стеллаж:

Если на все 5 полок положить по 22 коробки:

$$Q_{\text{всего}} = 22 \times 15 \times 5 = 1650 \text{ кг}$$

Паспортная нагрузка на стеллаж: 2000 кг. Проверяем:

$$1650 \leq 2000 \times 0,80 = 1600 \text{ кг}$$

Не проходит! Перегруз на 50 кг при учёте коэффициента безопасности.

5. Корректируем распределение:

Переносим часть товара. Например:

• На полки 1, 2, 3: по 20 коробок (300 кг каждая) = 900 кг
• На полки 4, 5: по 15 коробок (225 кг каждая) = 450 кг
• Итого: 1350 кг

Проверка: $1350 \leq 1600$ кг — подходит.

Неправильный подход (для сравнения)

Если бы закупщик рассчитывал без коэффициентов:

• На каждую полку: 500 кг ÷ 15 кг = 33 коробки
• На весь стеллаж: 33 × 5 = 165 коробок = 2475 кг

Это превышает общую нагрузку стеллажа на 23,7%! Через несколько недель интенсивной работы стеллаж начнёт деформироваться.

Как выбрать стеллаж с нужной нагрузкой: рекомендации при покупке

На что смотреть в паспорте

Полнота информации: Хороший производитель указывает не только 500 кг на полку, но и дополнительные параметры: условия нагружения, коэффициент безопасности, допустимые эксплуатационные факторы. Если в паспорте только одна цифра — это подозрительно.

Консервативность характеристик: Производитель, уважающий себя, не дает завышенные характеристики. Если конкурент обещает нагрузку 600 кг на полку при одинаковой конструкции, а стандартный производитель указывает 500 кг — доверяйте консервативной оценке.

Сертификаты и испытания: Наличие актов испытаний и сертификатов (ГОСТ, ТУ) — признак надёжности. Производитель готов подтвердить свои слова документально.

Почему нельзя ориентироваться только на цену

Дешёвый стеллаж часто имеет:

• Тонкий металл (1,5–1,8 мм вместо 2–3 мм)
• Непрочные соединения (сварка низкого качества, мало болтов)
• Меньшее количество рёбер жёсткости
• Завышенные характеристики нагрузки

В итоге он выглядит привлекательно по цене, но работает недолго и небезопасно.

Пример: Дешёвый стеллаж за 8000 рублей против 15000 рублей у проверенного производителя. На первый взгляд разница в цене за 5 полок составляет 35000 рублей. Но если дешёвый стеллаж прослужит 2 года вместо 7 лет, то реальная стоимость в год обслуживания будет выше. Плюс риск потери товара и травм.

Роль производителя и паспортных данных

Проверьте производителя:

• Сколько лет он работает на рынке?
• Есть ли у него собственное производство или он собирает из купленных комплектующих?
• Какой гарантийный срок?
• Есть ли техподдержка для консультаций?

Требуйте полный паспорт:

• Не довольствуйтесь интернет-каталогом. Попросите официальный паспорт (техническое описание) на конкретную модель.
• В паспорте должны быть параметры конструкции: толщина металла, тип профиля, размеры, условия нагружения, способ крепления.

Проверьте соответствие:

• Если вам нужен стеллаж для хранения оборудования с постоянной вибрацией, убедитесь, что производитель указывает, пригоден ли его стеллаж для таких условий.
• Если склад находится в холодном цехе, уточните, как влияет температура на характеристики.

Вывод: безопасность, надежность, экономия

Правильный расчёт нагрузки на металлический стеллаж — это не просто следование инструкции. Это инженерная дисциплина, которая определяет:

Безопасность: Правильно рассчитанный и использованный стеллаж не обрушится, не травмирует сотрудников, не упадёт с товаром.

Срок службы: Если не перегружать стеллаж, металл не будет накапливать микротрещины и усталость. Соединения останутся прочными. Стеллаж прослужит весь гарантийный срок и дольше.

Экономия: Товар не потеряется, не повредится, не будет скомкан. Не нужны внеплановые ремонты или замена оборудования. Нет штрафов за нарушение техники безопасности.

При выборе стеллажа обращайте внимание не только на цену, но на качество металла, точность паспортных данных и репутацию производителя. Проверенный производитель даёт консервативные, но надёжные характеристики. Он готов консультировать и поддерживать. Его стеллажи работают без сбоев.

Помните: экономия на качестве стеллажа часто обходится дороже, чем переплата за надежное оборудование.
